انتخاب استاندارد صحیح نگهدارنده ابزار یکی از مهمترین تصمیمات هنگام خرید ابزار CNC است. یک رابط ناسازگار میتواند منجر به دقت پایین ماشینکاری، سایش بیش از حد اسپیندل، بیرون کشیدن ابزار و زمان از کار افتادگی پرهزینه شود. برای مراکز ماشینکاری مدرن با سرعت بالا، DIN 69893 (HSK) به دلیل طراحی دو تماسی خود به استاندارد ترجیحی تبدیل شده است، در حالی که DIN 69871 همچنان به طور گسترده در کاربردهای ماشینکاری معمولی مورد استفاده قرار میگیرد. درک تفاوتهای بین این استانداردها - و نحوه ارتباط آنها با اسپیندل، ابزار و الزامات ماشینکاری شما - به تضمین بهرهوری بلندمدت و بازگشت سرمایه کمک میکند.

نگهدارنده ابزار، رابط بین اسپیندل ماشین و ابزار برش است. حتی باکیفیتترین ابزارهای برش نیز اگر نگهدارنده فاقد استحکام، دقت یا سازگاری باشد، نمیتوانند به درستی کار کنند.
مدرنdin 69893 standardsبرای رفع چالشهای پیش روی سیستمهای سنتی شیبدار مخروطی، از جمله موارد زیر، توسعه داده شدهاند:
انبساط حرارتی در حین ماشینکاری با سرعت بالا
کاهش استحکام در سرعتهای بالای اسپیندل
تکرارپذیری ضعیف پس از تعویض خودکار ابزار
عملکرد تعادلی محدود
در مقایسه با رابطهای قدیمیتر، دارندگان HSK موارد زیر را ارائه میدهند:
همزمان با تماس با صورت و کاهش تدریجی
دقت موقعیتیابی بالاتر
تعادل دینامیکی بهتر
بهبود سفتی اسپیندل
تعویض خودکار سریعتر ابزار
عمر طولانیتر اسپیندل

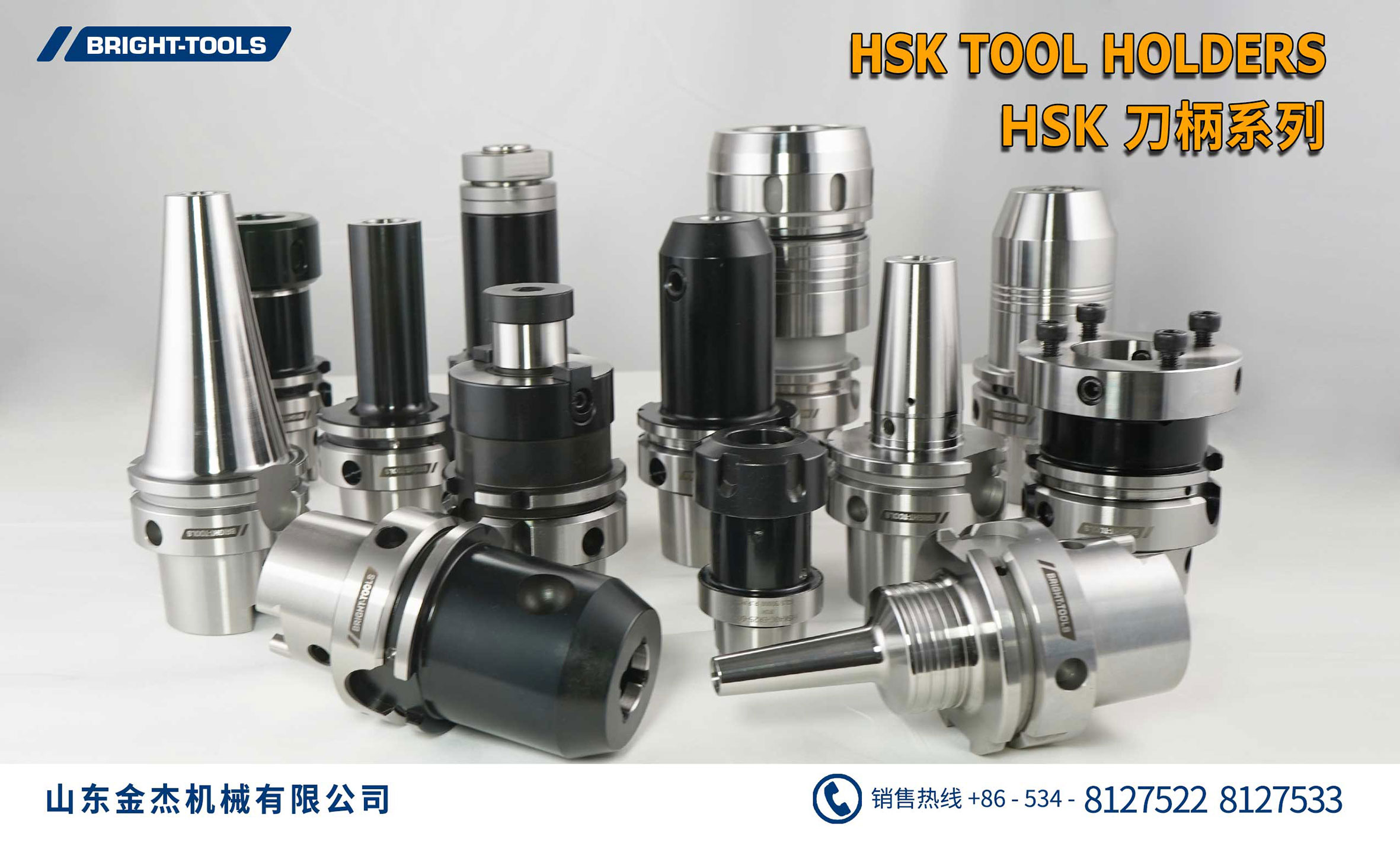

DIN 69893 is the German industrial standard that defines Hollow Shank Taper (HSK) tool holders. It has also been adopted internationally as ISO 12164.
برخلاف سیستمهای مخروطی مرسوم، HSK از یک مخروط توخالی استفاده میکند که در حین بستن اسپیندل کمی منبسط میشود. اسپیندل با هر دو قسمت زیر تماس دارد:
سطح مخروطی
صورت فلنج
این طراحی دو تماسی، به طور قابل توجهی استحکام و دقت را بهبود میبخشد، به خصوص در سرعتهای اسپیندل بیش از ۱۵۰۰۰ دور در دقیقه.

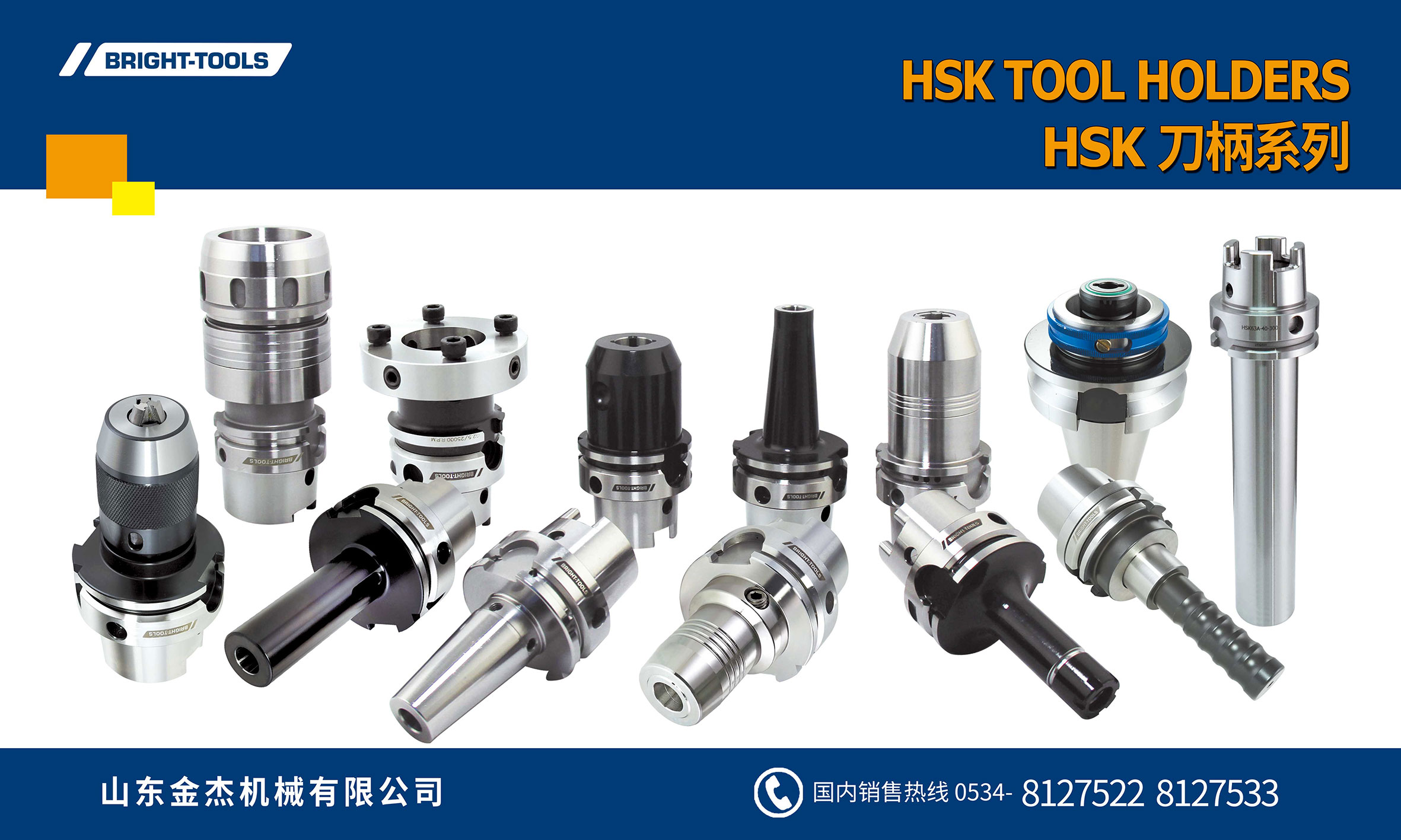

سریهای رایج HSK عبارتند از:
HSK-A
HSK-E
HSK-F
HSK-T
هر سری برای کاربردهای مختلف ماشینکاری، از فرزکاری سنگین گرفته تا ماشینکاری دقیق با سرعت بسیار بالا، بهینه شده است.

این یکی از رایجترین سوالاتی است که خریداران قبل از خرید ابزار CNC میپرسند.
| ویژگی | DIN 69893 (HSK) | DIN 69871 |
|---|---|---|
| نوع مخروطی | مخروطی توخالی | شیب تند مخروطی |
| تماس | صورت + مخروطی | فقط مخروطی |
| قابلیت سرعت بالا | عالی | متوسط |
| تکرارپذیری موقعیت | بالاتر | خوب |
| تعویض خودکار ابزار | Excellent | Excellent |
| سفتی | در دور موتور بالا، بالاتر است | در دور موتور پایین خوب است |
| سرعت اسپیندل معمولی | ۱۵۰۰۰ تا ۴۰۰۰۰ دور در دقیقه | زیر ۱۵۰۰۰ دور در دقیقه |

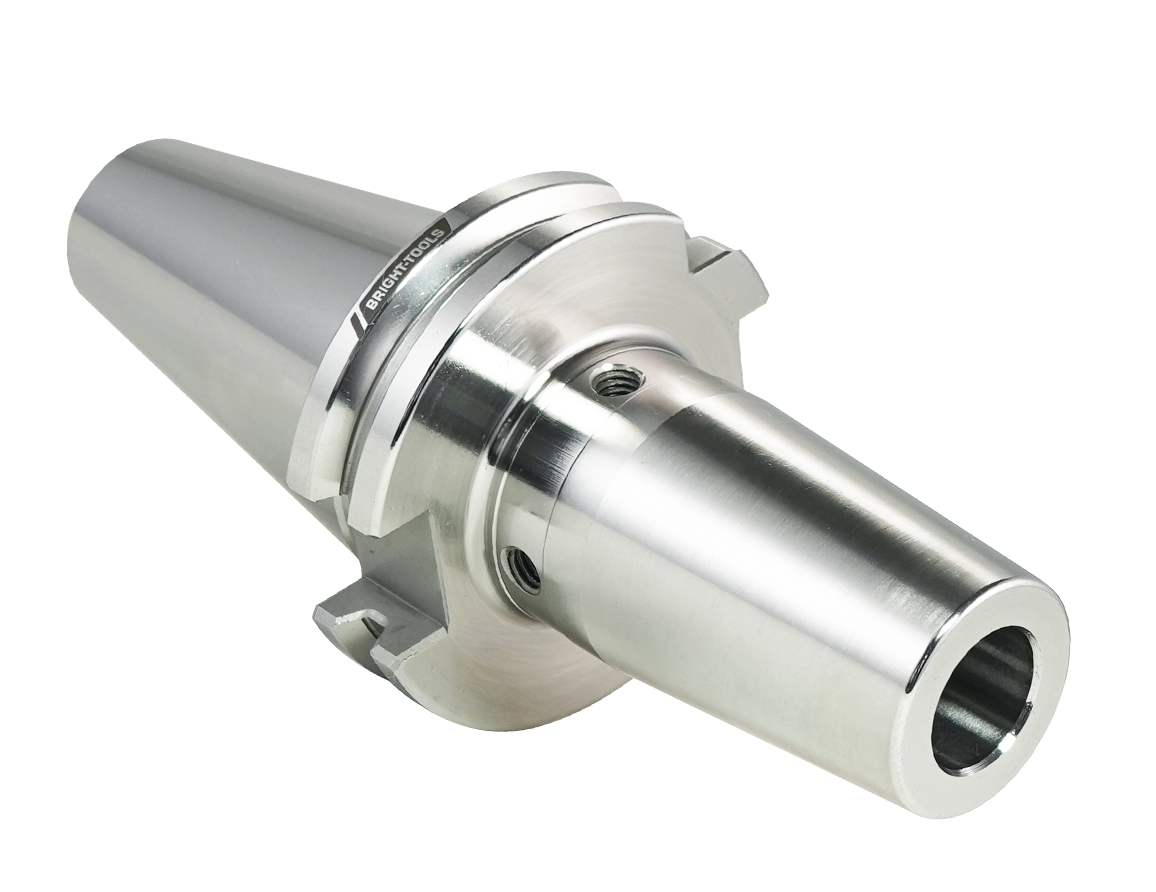

The din 69871 tool holderبه دلیل قابلیت اطمینان اثبات شده و هزینه تجهیزات پایین تر، در بسیاری از مراکز ماشینکاری محبوب است.
نمونههای معمول عبارتند از:
sk40 دین ۶۹۸۷۱
din 69871 sk40
iso 40 din 69871
iso 50 din 69871
این رابطها معمولاً در مراکز ماشینکاری CNC معمولی که برای فرزکاری عمومی استفاده میشوند، یافت میشوند.

کاملاً.
اگرچه HSK به راه حل ترجیحی برای ماشینکاری با سرعت بالا تبدیل شده است، din 69871 همچنان بر بسیاری از محیطهای تولیدی تسلط دارد، از جمله:
ماشینکاری عمومی
ساخت قالب
ماشینکاری فولاد
فرزکاری با سرعت متوسط
مغازههای کاریابی
امکانات آموزشی CNC
مزایای آن عبارتند از:
زنجیره تأمین جهانی بالغ
در دسترس بودن گسترده ابزار
هزینههای ابزارسازی کمتر
سازگاری عالی با ماشینهای موجود
برای بسیاری از تولیدکنندگان، ارتقاء کل خط تولید به HSK ممکن است از نظر اقتصادی ضروری نباشد.
یکی دیگر از خریداران استاندارد که اغلب با آن مواجه میشوند،DIN 2080.
اگرچه هر دو استاندارد از شیب تند مخروطی ۷:۲۴ استفاده میکنند، اما در مکانیسم نگهداری ابزار متفاوت هستند.
| Feature | DIN 2080 | DIN 69871 |
|---|---|---|
| نگهداری ابزار | میل مهار دستی | گل میخ کششی خودکار |
| تعویض خودکار ابزار | خیر | بله |
| ماشینهای معمولی | سی ان سی های دستی قدیمی | مراکز ماشینکاری CNC مدرن |
| بهرهوری | پایینتر | Higher |
DIN 2080 is generally found on older machine tools, while DIN 69871 is designed specifically for automatic tool changing systems.
برای سرعتهای اسپیندل بالاتر از تقریباً ۱۵۰۰۰ دور در دقیقه، استاندارد DIN 69893 عموماً راهحل ترجیحی است.
دلایل عبارتند از:
Better dynamic balance
کاهش تغییر شکل گریز از مرکز
استحکام بهبود یافته
دقت ماشینکاری بالاتر
پرداخت سطحی بهتر
لرزش کمتر
صنایعی که معمولاً از HSK استفاده میکنند عبارتند از:
هوافضا
دستگاههای پزشکی
الکترونیک
قالبهای دقیق
خودرو
همیشه رابط اسپیندل مشخص شده توسط سازنده دستگاه را بررسی کنید.
رابطهای اسپیندل رایج عبارتند از:
مناسب برای:
مراکز ماشینکاری با سرعت بالا
ماشینکاری پنج محوره
پرداخت دقیق
Suitable for:
مراکز ماشینکاری عمودی استاندارد
مراکز ماشینکاری افقی
فرزکاری CNC عمومی
اندازههای معمول عبارتند از:
SK30
SK50
هرگز فرض نکنید که استانداردهای مختلف قابل تعویض هستند.
انتخاب رابط کاربری تنها اولین قدم است.
عملیات ماشینکاری مختلف به سبکهای مختلف نگهدارنده نیاز دارند.
ایدهآل برای:
فرزکاری نهایی
ریمینگ
حفاری با سرعت بالا
مزایا:
میزان روانپریشی کم
میرایی عالی ارتعاش
عمر طولانی ابزار
بهترین برای:
آسیابهای انتهایی
مته ها
General machining
Advantages:
انعطافپذیر
مقرون به صرفه
محدوده وسیع گیره بندی
طراحی شده برای:
فرزکاری سطحی
فرزکاری جانبی
آسیابهای پوستهای
فراهم میکند:
استحکام بالا
انتقال گشتاور عالی
نگهدارنده ابزار رزوهکاری به طور خاص برای برش دقیق رزوه طراحی شده است.
کاربردها شامل موارد زیر است:
رزوه کاری داخلی
رزوه کاری خارجی
تراشکاری CNC
رزوههای لوله
رزوههای متریک
انتخاب صحیح نگهدارنده مستقیماً بر دقت رزوه و عمر ابزار تأثیر میگذارد.
خریداران حرفهای چیزی فراتر از سازگاری رابط کاربری را ارزیابی میکنند.
معیارهای مهم خرید عبارتند از:
جستجو برای:
مخروطی دقیق زمین
دقت اجرای صورت
خطای کم تمرکز
ماشینکاری با سرعت بالا نیاز به تراز کردن درجههایی مانند موارد زیر دارد:
G2.5
G1.0 (کاربردهای ویژه)
تعادل بهتر باعث کاهش موارد زیر میشود:
ارتعاش اسپیندل
سایش ابزار
نویز
دارندگان حق بیمه معمولاً از فولادهای آلیاژی با موارد زیر استفاده میکنند:
عملیات حرارتی در خلاء
سنگ زنی دقیق
سخت شدن سطح
پوششهای باکیفیت بهبود مییابند:
مقاومت در برابر خوردگی
مقاومت در برابر سایش
عملکرد تمیز کردن
ماشینکاری مدرن به طور فزایندهای به تحویل خنککننده داخلی برای موارد زیر متکی است:
حفاری چاه عمیق
فرزکاری با سرعت بالا
کاهش گرما
بسیاری از خریداران قبل از تصمیمگیری برای خرید، فایل pdf استاندارد din 69871 را جستجو میکنند.
استانداردهای رسمی DIN اسناد دارای حق چاپ هستند و عموماً از طریق سازمانهای استاندارد مجاز یا توزیعکنندگان دارای مجوز در دسترس هستند. تولیدکنندگان ماشینآلات و تأمینکنندگان ابزار اغلب مشخصات فنی، نقشههای ابعادی و نمودارهای سازگاری را بر اساس این استانداردها ارائه میدهند تا به مشتریان در انتخاب نگهدارندههای ابزار صحیح کمک کنند.
استانداردهای DIN طیف گستردهای از قطعات صنعتی فراتر از ابزارهای CNC را پوشش میدهند.
مثالها عبارتند از:
DIN 5482 for spline connections
اتصال دهنده های مکانیکی
بلبرینگ
عناصر ماشین
شفتهای صنعتی
اجزای سیستم انتقال قدرت
به همین ترتیب، بسیاری از تولیدکنندگانی که ابزارهای din ارائه میدهند، ابزار و لوازم جانبی ماشینآلات استانداردی تولید میکنند که با مشخصات شناختهشده بینالمللی مطابقت دارند و قابلیت تعویض و کیفیت ثابت را در تجهیزات مختلف تضمین میکنند.
بله. تجهیزاتی مانند دستگاه سوراخکاری خطی و جوشکاری اغلب از سیستمهای ابزار اختصاصی طراحی شده برای تعمیر سوراخ و ماشینکاری در محل استفاده میکنند. اگرچه این دستگاهها ممکن است همیشه از رابطهای HSK استفاده نکنند، خریداران همچنان باید سازگاری اسپیندل، استحکام نگهدارنده و الزامات بستن ابزار را برای اطمینان از عملکرد ایمن و دقیق بررسی کنند.
هنگام مقایسه تامینکنندگان، چیزی بیش از قیمت را در نظر بگیرید.
یک تولیدکننده قابل اعتماد باید موارد زیر را ارائه دهد:
گزارشهای کامل بازرسی ابعادی
گواهینامههای مواد
مستندات عملیات حرارتی
قابلیت بالانس دینامیکی
فرآیندهای سنگ زنی دقیق
پیکربندیهای چندگانه نگهدارنده
پشتیبانی OEM/ODM
ظرفیت تولید پایدار
تجربه صادرات جهانی
پشتیبانی فنی پاسخگو
ثبات بلندمدت اغلب ارزشمندتر از کمترین هزینه اولیه خرید است.
خرید نگهدارنده ابزار مناسب با درک استاندارد مربوطه آغاز میشود. در حالی که DIN 69871 همچنان یک انتخاب قابل اعتماد برای مراکز ماشینکاری CNC معمولی است، DIN 69893 به لطف ساقه توخالی، طراحی دو تماسی و استحکام برتر، به معیاری برای تولید با سرعت و دقت بالا تبدیل شده است. فراتر از سازگاری رابط، خریداران باید دقت نگهدارنده، کیفیت متعادل، انتخاب مواد، قابلیت خنککننده و تخصص تأمینکننده را ارزیابی کنند. سرمایهگذاری در استاندارد صحیح و یک شریک تولیدی قابل اعتماد به بهبود دقت ماشینکاری، افزایش عمر اسپیندل، کاهش زمان از کارافتادگی و دستیابی به هزینه کل مالکیت کمتر کمک میکند.
بله. استاندارد DIN 69893 رابط HSK (Hollow Shank Taper) را تعریف میکند و در سطح بینالمللی با عنوان ISO 12164 شناخته میشود.
خیر. این دو استاندارد از رابطهای اسپیندل متفاوتی استفاده میکنند و با یکدیگر سازگار نیستند.
SK40 DIN 69871 به یک ابزارگیر مخروطی شیبدار سایز ۴۰ اشاره دارد که طبق استاندارد DIN 69871 تولید میشود. این ابزار معمولاً در مراکز ماشینکاری CNC با تعویضکنندههای ابزار خودکار استفاده میشود.
بله. استاندارد DIN 2080 هنوز در دستگاههای CNC قدیمی و فرزکاری دستی یافت میشود، اگرچه در مراکز ماشینکاری اتوماتیک مدرن تا حد زیادی با استاندارد DIN 69871 جایگزین شده است.
برای کاربردهای با سرعت بالا و دقت بالا، استاندارد DIN 69893 (HSK) عموماً استحکام، تکرارپذیری و تعادل بهتری نسبت به سیستمهای مخروطی شیبدار مرسوم ارائه میدهد و آن را به انتخاب ارجح برای تولید CNC مدرن تبدیل میکند.
