HSK E و HSK F هر دو استانداردهای رابط شفت توخالی با سرعت بالا هستند که برای ماشینکاری دقیق طراحی شدهاند، اما برای کاربردهای مختلف بهینه شدهاند. HSK E در درجه اول برای عملیات سبک و فوق سریع که نیاز به تمرکز استثنایی و جرم چرخشی حداقل دارند در نظر گرفته شده است، در حالی که HSK F انتقال گشتاور بالاتر و استحکام بیشتری را برای کاربردهای فرزکاری سنگینتر ارائه میدهد. انتخاب رابط صحیح مستقیماً بر دقت ماشینکاری، عمر اسپیندل، پایداری ابزار و راندمان تولید تأثیر میگذارد.
چه بخواهید یک ابزارگیر جدید HSK انتخاب کنید، چه بخواهید مرکز ماشینکاری خود را ارتقا دهید، یا انواع مختلف ابزارگیر HSK را با هم مقایسه کنید، درک این تفاوتها به جلوگیری از مشکلات سازگاری و به حداکثر رساندن عملکرد ماشینکاری کمک میکند.


هر دو مدل HSK E و HSK F متعلق به استاندارد DIN 69893/ISO 12164 برای مخروطیهای توخالی با ساق پا هستند.
برخلاف سیستمهای مخروطی شیبدار مرسوم،مخروطی HSKدارای تماس دوگانه بین مخروط و سطح اسپیندل است. این طرح موارد زیر را فراهم میکند:
تکرارپذیری عالی موقعیتیابی
استحکام بالا
تعادل عالی در سرعتهای بالای اسپیندل
تعویض سریع و خودکار ابزار
جبران انبساط حرارتی
تفاوت اصلی در طراحی کلید درایو، هندسه فلنج و کاربردهای ماشینکاری مورد نظر است.
اندازههای معمول عبارتند از:
جا ابزار HSK E25
ابزارگیر HSK E32
ابزارگیر HSK E40
ابزارگیر HSK E50
ابزارگیر HSK 40E
اچ اس کی ۶۳ اف
ابزارگیر HSK 63
ابزارگیر HSK F63
| ویژگی | اچ اس کی ای | اچ اس کی اف |
|---|---|---|
| کاربرد اولیه | ماشینکاری با سرعت فوق العاده بالا | برش با سرعت بالا با گشتاور بالاتر |
| صنایع معمول | الکترونیک، PCB، گرافیت، پزشکی | قالب سازی، آلومینیوم، خودرو، هوافضا |
| اسلاتهای درایو | کوچکتر | بزرگتر |
| انتقال گشتاور | متوسط | بالاتر |
| جرم چرخان | پایینتر | کمی بالاتر |
| تعادل ابزار | عالی | Excellent |
| سرعت اسپیندل توصیه شده | دور در دقیقه بسیار بالا | دور موتور بالا با برش سنگینتر |
کلیدهای درایو بزرگتر در HSK F انتقال گشتاور را افزایش میدهند و آن را برای عملیات فرزکاری تهاجمی با استفاده از تیغههای با قطر بزرگتر مناسبتر میکنند.
بله—وقتی سرعت اسپیندل شرط اصلی باشد.
ساختار فلنج سبک وزناچ اس کی اینیروی گریز از مرکز را در حین چرخش کاهش میدهد. این ویژگی همراه با ابزار بسیار متعادل، HSK E را برای موارد زیر ایدهآل میکند:
ماشینکاری گرافیت
سوراخکاری برد مدار چاپی (PCB)
میکرو فرز
تولید قطعات پزشکی
الکترونیک دقیق
ابزارهای کاربیدی کوچک
برای مثال:
گیره ابزار HSK E25 برای ابزارهای ریز
ابزارگیر HSK E32 برای حکاکی دقیق
ابزارگیر HSK E40 برای پرداخت کاری سریع قالب
ابزارگیر HSK E50 برای برشهای دقیق بزرگتر
تولیدکنندگانی که اسپیندلهایی با سرعت بالای 30000 دور در دقیقه تولید میکنند، اغلب رابطهای HSK E را ترجیح میدهند.

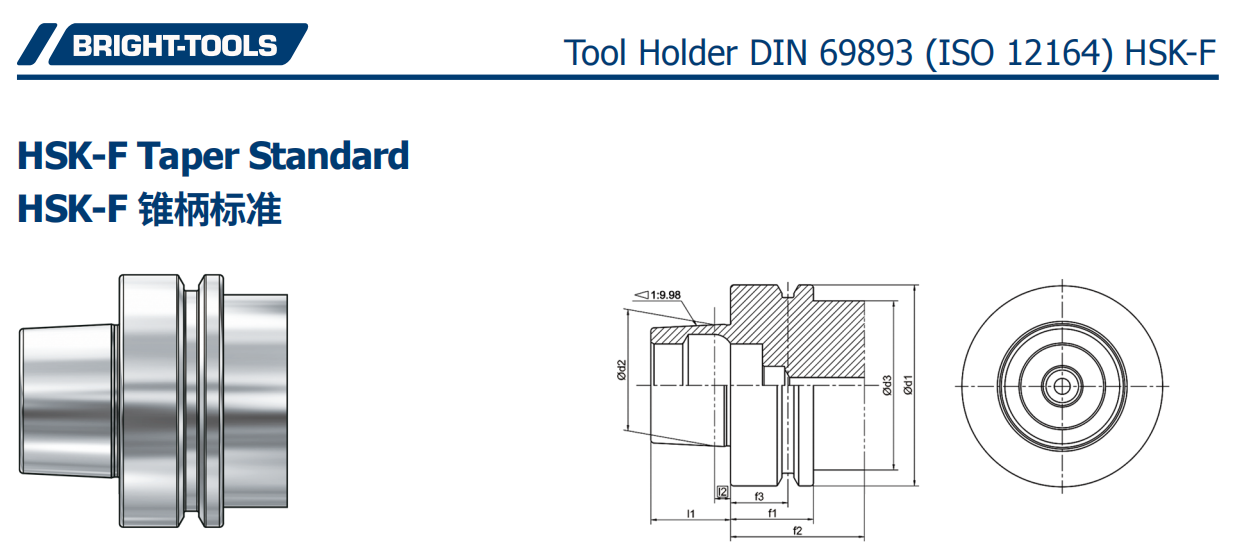

The اچ اس کی ۶۳ افرابط، درگیری قویتری بین محور و ابزارگیر ایجاد میکند.
در مقایسه با HSK E،اچ اس کی ۶۳ افارائه میدهد:
ظرفیت گشتاور بالاتر
مقاومت بهتر در برابر لغزش تیغه برش
استحکام بهبود یافته
پایداری بیشتر در طول برش منقطع
عملکرد بهتر با فرزهای پیشانی بزرگتر
کاربردهای معمول عبارتند از:
خشنکاری آلومینیوم
پرداخت کاری فولاد
ساخت قالب
قطعات خودرو
اجزای سازهای هوافضا
بسیاری از مراکز ماشینکاری مجهز به اسپیندلهای ۱۸۰۰۰ تا ۲۴۰۰۰ دور در دقیقه، از ابزارگیر HSK F63 به عنوان پیکربندی استاندارد استفاده میکنند.
عموماً، خیر.
اگرچه هر دو به خانواده HSK تعلق دارند، اما پیکربندی کلید درایو آنها متفاوت است.
مخروط اسپیندل HSK ممکن است مشابه به نظر برسد، اما شیارهای جهتگیری اسپیندل به طور خاص برای HSK E یا HSK F طراحی شدهاند.
استفاده از رابط کاربری اشتباه ممکن است منجر به موارد زیر شود:
قرارگیری نامناسب ابزار
کاهش انتقال گشتاور
خطاهای موقعیتیابی
بیرون کشیدن ابزار
آسیب اسپیندل
قبل از خرید ابزارگیر HSK، همیشه مشخصات اسپیندل سازنده دستگاه خود را بررسی کنید.
ابزارگیرهای مدرن HSK در پیکربندیهای متعددی برای نیازهای مختلف ماشینکاری موجود هستند.
نگهدارندههای ابزار هیدرولیک HSKارائه دهید:
میرایی عالی ارتعاش
تمرکز بالا
تعویض سریع ابزار
پرداخت سطحی عالی
توصیه شده برای:
فرزکاری نهایی
ریمینگ
حفاری با سرعت بالا
پرداخت دقیق
یکسه نظام کولت HSKانعطافپذیری فوقالعادهای ارائه میدهد.
مزایا شامل موارد زیر است:
محدوده وسیع گیره بندی
تعویض ابزار مقرون به صرفه
مناسب برای متهها، فرزهای انگشتی و برقوها
دقت بالای گیره
ایدهآل برای ماشینکاری عمومی.
یک فرزگیر پیشانی HSK برای فرزهای بزرگتر که نیاز به حداکثر استحکام دارند طراحی شده است.
کاربردها شامل موارد زیر است:
فرزکاری سطحی
فرزکاری شانهای
زبرکاری سنگین
برش دهنده های قطر بزرگ
یک آلاچیق HSK از آسیابهای پوستهای و برشدهندههای جانبی پشتیبانی میکند.
در مقایسه با سیستمهای کولت، آلاچیقها موارد زیر را ارائه میدهند:
استحکام بالاتر
انتقال گشتاور بهتر
بهبود موقعیت برش
آداپتور HSK امکان سازگاری بین سیستمهای ابزار مختلف را فراهم میکند.
تبدیلهای معمول عبارتند از:
تبدیل HSK به ER collet
HSK به ولدون
HSK به سه نظام هیدرولیکی
پسوندهای HSK
آستینهای کاهنده
آداپتورها هنگام گسترش قابلیت ابزار بدون تعویض رابط اسپیندل مفید هستند.

چندین لوازم جانبی باعث افزایش بهرهوری و قابلیت اطمینان میشوند.
یکلوله خنک کننده HSKامکان انتقال خنککننده از طریق ابزار را فراهم میکند.
مزایا شامل موارد زیر است:
تخلیه بهتر تراشه
بهبود عمر ابزار
کاهش دمای برش
عملکرد پیشرفته حفاری چاههای عمیق
سیستمهای خنککننده فشار بالا اغلب برای حفظ عملکرد آببندی به لولههای خنککننده دقیق متکی هستند.
قبل از انتخاب دارنده HSK، عوامل زیر را در نظر بگیرید.
| مورد نیاز | رابط پیشنهادی |
|---|---|
| حداکثر سرعت اسپیندل | HSK E |
| فرزکاری با گشتاور بالاتر | HSK F |
| Graphite machining | HSK E |
| حکاکی دقیق | HSK E |
| خشنکاری قالب | HSK F |
| ماشینکاری آلومینیوم | HSK F |
| فرزکاری فولاد | HSK F |
| اجزای پزشکی | HSK E |
| فرزکاری سطوح بزرگ | HSK F |
اگر کاربرد شما بر سرعت اسپیندل و میزان بیرونزدگی فوقالعاده کم تأکید دارد، HSK E عموماً انتخاب بهتری است.
اگر نیروی برشی و انتقال گشتاور مهمتر هستند، HSK F عملکرد برتر را ارائه میدهد.
یک سیستم ابزار HSK با کیفیت باید چیزی بیش از سازگاری رابط ارائه دهد.
ارزیابی تأمینکنندگان بر اساس:
دقت مخروطی
درجه تعادل دینامیکی (G2.5 یا بالاتر)
دقت خروجی
کیفیت مواد
فرآیند عملیات حرارتی
سختی سطح
سازگاری با مایع خنک کننده
سنگ زنی دقیق
گزارشهای بازرسی
در دسترس بودن انواع مختلف ابزارگیر HSK
تولیدکنندگان ممتاز همچنین سیستمهای ابزار کاملی را ارائه میدهند که موارد زیر را پوشش میدهند:
نگهدارندههای هیدرولیک
سه نظام کولت
دارندگان فرز صورت
آربورها
نگهدارندههای شرینک فیت
آداپتورها
لوازم جانبی
انتخاب یک تامینکننده معتبر، عمر طولانیتر اسپیندل و کیفیت ماشینکاری پایدارتر را تضمین میکند.
اگرچه HSK E و HSK F از اصل شفت توخالی یکسانی برخوردارند، اما برای اولویتهای مختلف ماشینکاری طراحی شدهاند. HSK E در ماشینکاری با سرعت بسیار بالا و سبک وزن و دقیق که در آن تعادل و حداقل جرم چرخشی بسیار مهم است، برتری دارد، در حالی که HSK F انتقال گشتاور و استحکام بیشتری را برای عملیات فرزکاری دشوار ارائه میدهد. تطبیق رابط صحیح با اسپیندل، استراتژی برش و ابزار شما - از جمله نگهدارندههای هیدرولیکی، سه نظامهای کولت، نگهدارندههای فرز پیشانی، آربورها، آداپتورها و لوازم جانبی خنککننده - به حداکثر رساندن دقت ماشینکاری، عمر ابزار و راندمان تولید کمک میکند. برای تولیدکنندگانی که روی نگهدارندههای ابزار HSK قابل اعتماد سرمایهگذاری میکنند، انتخاب استاندارد HSK مناسب گامی کلیدی در جهت دستیابی به ماشینکاری پایدار و با عملکرد بالا است.
خیر. HSK F به دلیل کلیدهای محرک بزرگتر، عموماً انتقال گشتاور بالاتری را فراهم میکند و این امر آن را برای فرزکاری سنگینتر مناسبتر میکند.
خیر. هندسهی کلید درایو متفاوت است، بنابراین رابطها قابل تعویض نیستند، حتی اگر ابعاد مخروطی مشابه به نظر برسند.
الکترونیک، تولید PCB، ماشینکاری گرافیت، پرداخت دقیق قالب، تولید دستگاه پزشکی و ماشینکاری میکرو معمولاً از HSK E استفاده میکنند.
HSK63F تعادل بسیار خوبی بین استحکام، قابلیت سرعت اسپیندل و انتقال گشتاور ارائه میدهد و آن را برای طیف گستردهای از کاربردهای فرزکاری CNC مناسب میسازد.
برای پرداختکاری با سرعت بالا که به دقت فوقالعادهای در خروجی نیاز دارد، اغلب گیرههای ابزار هیدرولیکی HSK ترجیح داده میشوند. برای کاربردهای عمومی، سه نظام کولت HSK انتخاب بسیار خوبی است، در حالی که گیره فرز پیشانی HSK یا آربور HSK برای فرزهای بزرگتر و بارهای برشی بالاتر مناسبتر است.
